Specificaties Aluminium voorzetramen en achterzetramen



Materiaal

• Randprofiel          : Blank geanodiseerd aluminium of in kleur gemoffeld.
• Glas  : Floatglas, veiligheidsglas gelaagd en geluidwerend gelaagd.
• Glasdikten : Floatglas 4mm, 6mm, 8mm.
  : Veiligheidsglas gelaagd 33.1(6mm), 33.2(7mm), 44.2(9mm)
  : Geluidwerend veiligheidsglas gelaagd 44/2(9mm) 33 db(A)
  : Matglas, Satijnglas 4mm, 6mm. Gelaagdglas 33.1 mat.
• Scharnieren : Blank geanodiseerd aluminium of in kleur gemoffeld, met RVS pen, 20x20x92mm.
• Knevels : Opspanhoogte 17mm.
• Tolerantie : +/- 5mm



Maattoleranties

De lengte, breedte en haaksheid wordt bepaald in de NEN-EN 572 Deel 2. De glasplaat moet in een rechthoek passen die met een tolerantie van 5mm is vergroot of verkleind, in zowel de lengte als ook de breedte.

Bij montage in de dagkant adviseren wij u dan ook rekening te houden met 5mm speling in breedte en hoogte (2.5mm rondom).



Standaard kleuren aluminium voorzetramen

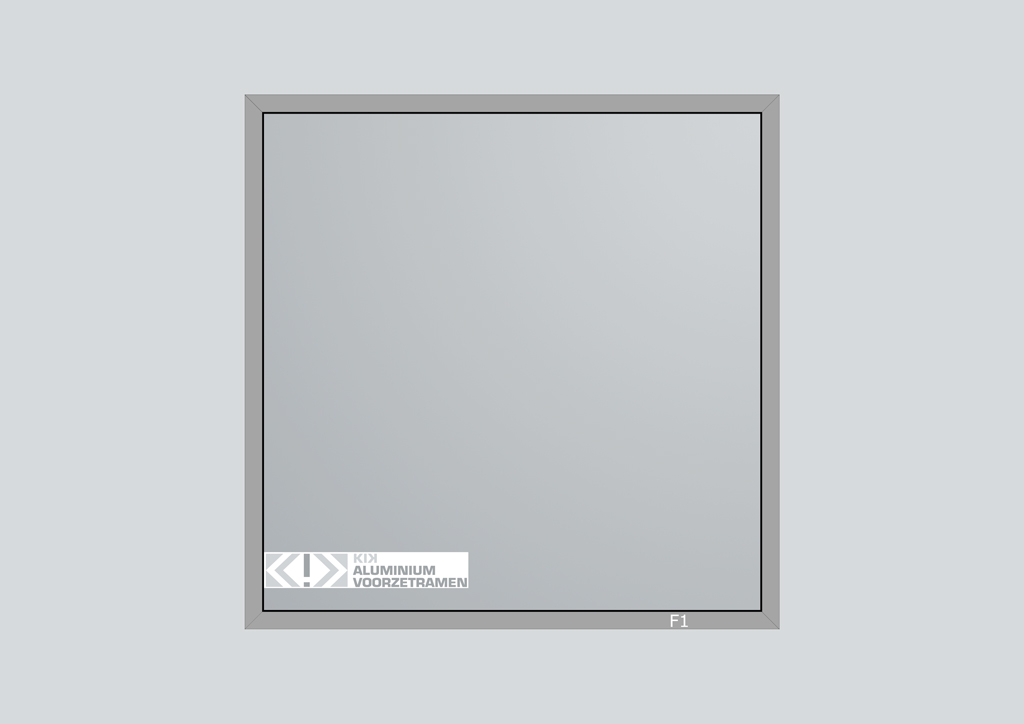

Blank geanodiseerd aluminium (F1)

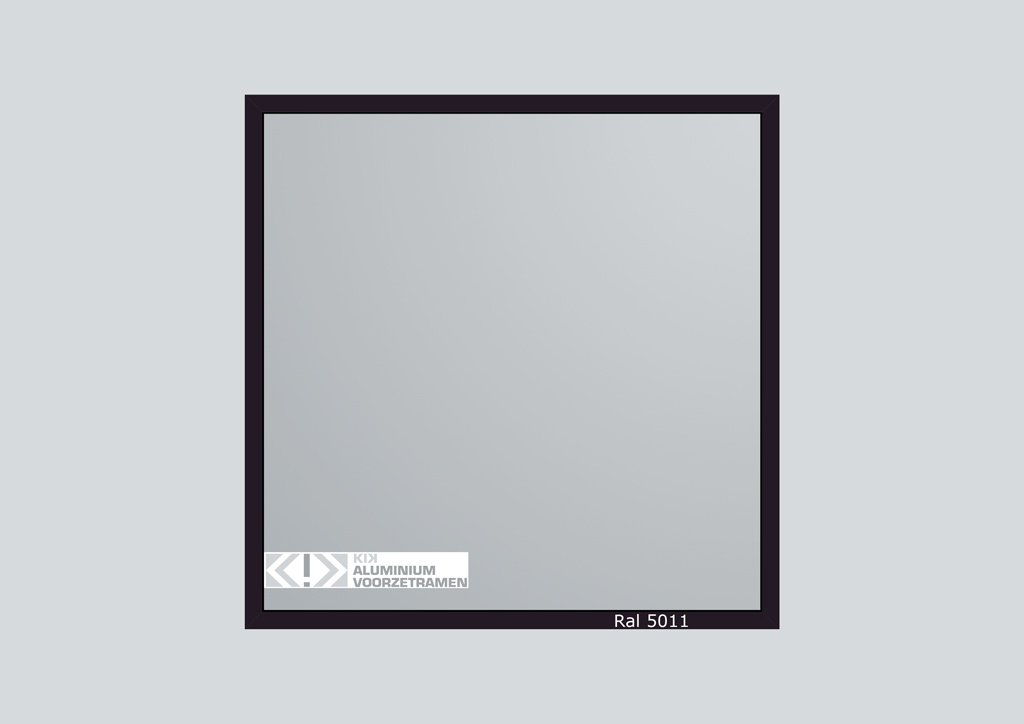

Ral 5011 (Staalblauw)

Ral 6009 (Dennegroen)

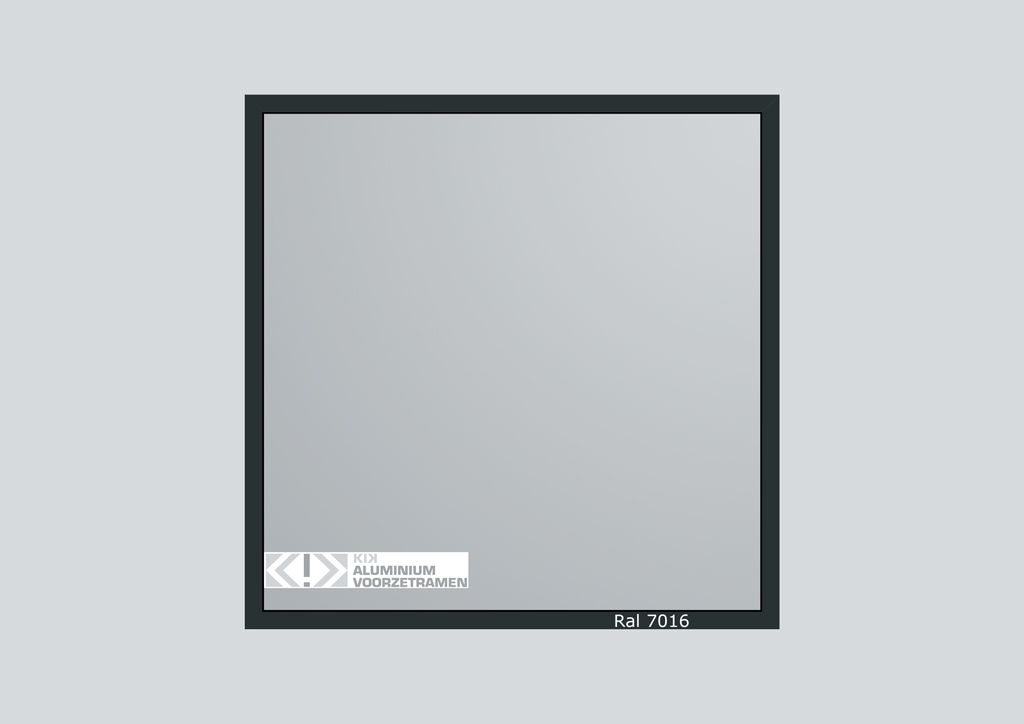

Ral 7016 (Antracietgrijs)

Ral 8014 (Sepiabruin)

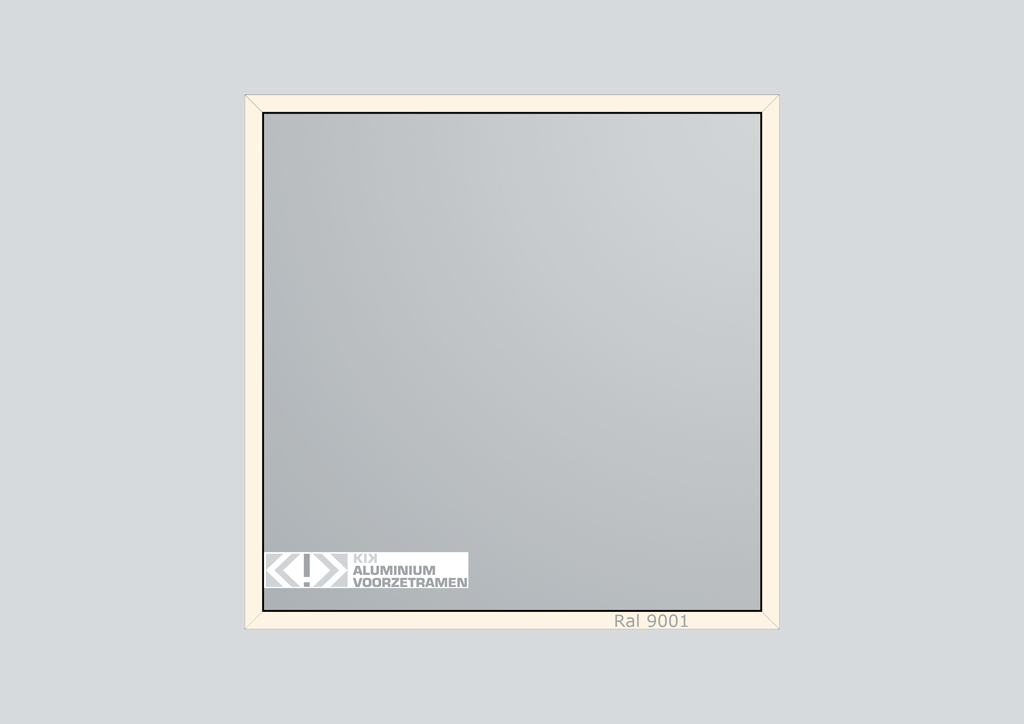

Ral 9001 (Crèmewit)

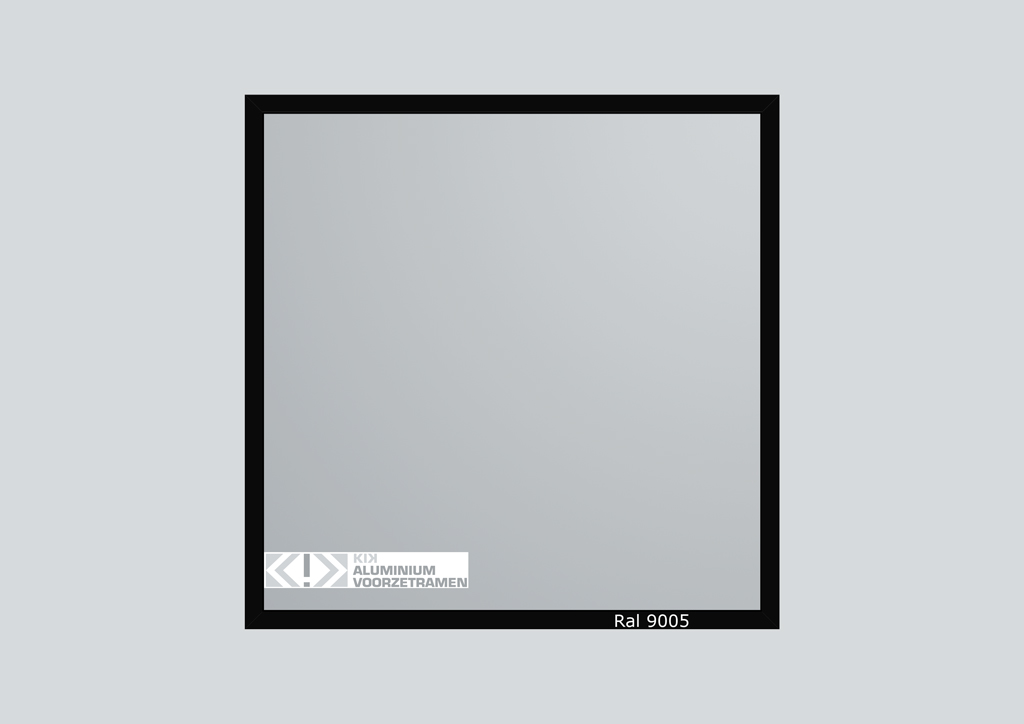

Ral 9005 (Gitzwart)

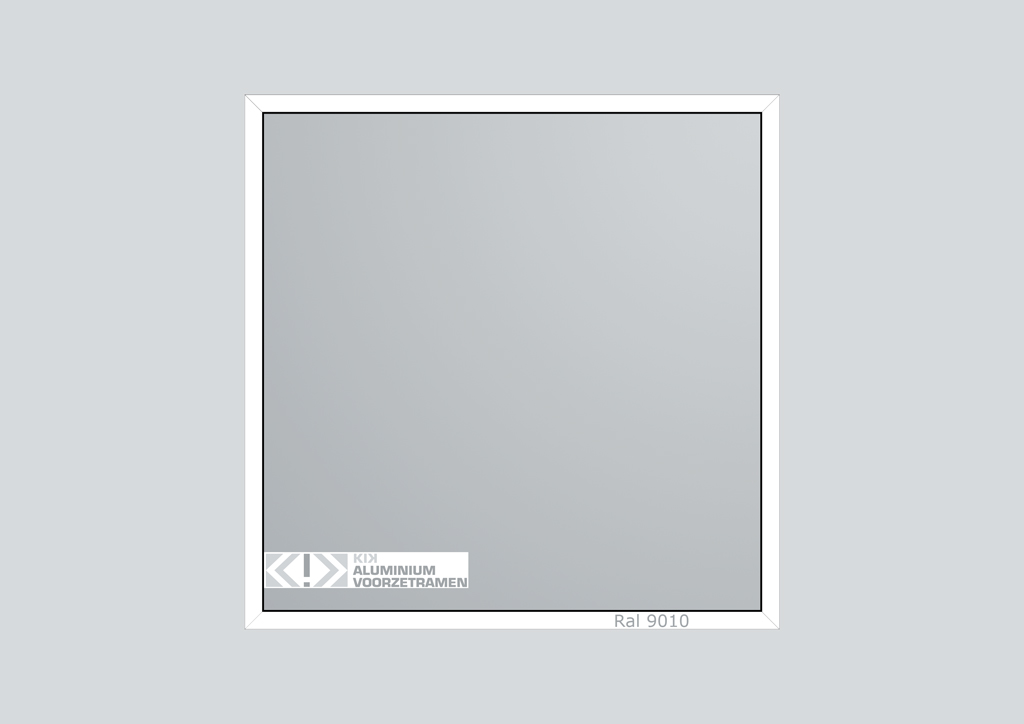

Ral 9010 (Zuiverwit)

Overige Ral kleuren tegen meerprijs en/of op aanvraag.



Bevestigingsmogelijkheden

Aluminium voorzetramen kunnen zowel aan de buitenzijde als ook aan de binnenzijde van een kozijn, raam of deur worden gemonteerd. Er zijn vier verschillende bevestigingsmogelijkheden.

• Vaste montage met schroeven.

• Vaste montage met knevels.

• Montage met toepassing van scharnieren in combinatie met schroeven. *

• Montage met toepassing van scharnieren in combinatie met knevels. *



*) bij toepassing van scharnieren worden de overige (niet scharnierzijden) gemonteerd met schroeven of knevels.



Toepassingen

Voorzetramen zijn zowel geschikt voor montage aan de binnenzijde als ook voor montage aan de buitenzijde van de gevelelementen en kunnen worden toegepast op zowel ramen, deuren als ook op kozijnen.



Aansluitbreedten

De benodigde aansluitbreedte wordt gerekend vanaf de dagopening van het glas van de bestaande ramen, deuren of kozijnen.

Breedte profiel   : 20mm  (per zijde)
Breedte scharnier : 20mm (profiel + scharnier = 40mm)
Breedte knevel : 10mm  (profiel + knevels = 30mm)



Inmeten/bestellen aluminium voorzetramen

• Neem de strakke sponning- of dagmaat en tel hier 2x de profielbreedte (40mm) bij op.

De bestelmaat is altijd de uitwendige maat van het voorzetraam incl. aluminium profielen en exclusief eventuele scharnieren of knevels.

• Controleer het raam of kozijn op haaksheid en scheluwte.



Indien tevens scharnieren of knevels worden toegepast dient u er bij montage rekening mee te houden dat de benodigde ruimte hiervoor beschikbaar is.



Afdichting

De aansluiting met het bestaande raam, deur of kozijn en het aluminium voorzetraam wordt gedicht door een EPDM afdichtingsrubber waardoor een volledige afdichting van de ontstane luchtspouw ontstaat.

Het afdichtingsrubber is verwerkt in de aluminium randprofielen.



Ventilatie

Er kunnen zich situaties voordoen waarbij er tussen de luchtspouw van het glas condensvorming ontstaat.

Om dit te voorkomen moet de spouw zwak worden geventileerd met de buitenlucht.

Hierbij geldt dat er moet worden voorkomen dat er binnenlucht in de spouw kan toetreden.



Bij buitenplaatsing dient er, afhankelijk van de grootte van het voorzetraam, 2 tot 3 gaten van 8mm in het bestaande raam deur of kozijn geboord te worden, schuin afwaterend richting buitenzijde.

Bij binnenplaatsing dient het afdichtingsrubber en zonodig het profiel van het voorzetraam diagonaal op twee plaatsen uitgekeept te worden. LET OP: dit dient in geen geval in de bovendorpel plaats te vinden.

De grootte van de opening dient ca. 10-20 mm breed te zijn bij een raamoppervlak van 1-4m2.
